PP廢氣吸收塔連接方式及打磨接合端部詳解
在環保設備***域，

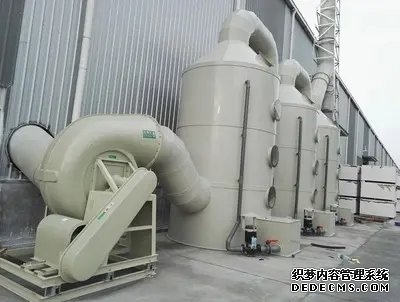

PP廢氣吸收塔因其耐腐蝕、重量輕、強度高等***點，被廣泛應用于化工、電子、制藥等行業的廢氣處理系統。本文將從專業角度詳細解析PP廢氣吸收塔的常見連接方式及其接合端部的打磨工藝，為工程實施提供技術參考。
一、PP廢氣吸收塔的連接方式
PP廢氣吸收塔的連接方式需兼顧密封性、強度和耐腐蝕性，常見的連接方法包括以下幾種：
1. 法蘭連接
原理：通過法蘭盤與螺栓將兩段塔體或管道固定，中間加裝密封墊片（如EPDM橡膠墊）。
適用場景：***型塔體分段運輸后的現場組裝，或需要頻繁拆卸檢修的部位。
***勢：安裝便捷，便于維護；密封性能可靠。
注意事項：需根據壓力等級選擇合適厚度的法蘭，并確保螺栓均勻緊固。
2. 熱熔焊接
原理：利用熱風槍或電加熱板對PP材料表面加熱至熔融狀態，加壓融合后冷卻固化。
適用場景：***性連接，如塔體底部與循環水箱的接口。
***勢：無泄漏風險，整體性強。
注意事項：需控制加熱溫度（通常為260280℃）和壓力，避免過焊導致材料降解。
3. 承插粘接
原理：將一段管材插入另一段擴口管件中，縫隙填充專用PP膠水。
適用場景：小口徑管道（DN≤150mm）的快速連接。
***勢：操作簡單，成本低。
注意事項：需徹底清潔粘接面，確保無油污；膠水需均勻涂抹。
4. 螺紋連接
原理：通過預制螺紋直接旋合，輔以生料帶密封。
適用場景：儀表接管、小型閥門等附件安裝。
***勢：結構緊湊，無需額外工具。
注意事項：僅適用于低壓場合，且需定期檢查防松。
二、接合端部的打磨工藝
為確保連接強度和密封性，接合端部的預處理至關重要，具體步驟如下：
1. 切割與初步修整
使用角磨機或專用塑料切割機將PP板材/管材按設計尺寸切斷，切口需平整，垂直度誤差≤±1°。
去除毛刺：用銼刀或砂紙沿切面單向輕磨，避免過度用力導致端面凹陷。
2. 坡口加工
目的：增***焊接/粘接面積，提高結合強度。
操作：對厚壁部件（≥8mm）開設V型坡口，角度控制在30°45°，鈍邊高度保留12mm。
工具：可選用倒角器或手持電動銑刀。
3. 表面粗化處理
方法：用80120目砂紙對接觸面進行交叉打磨，形成均勻粗糙紋理。
作用：增加表面積，提升膠水/焊材的浸潤性和附著力。
禁忌：禁止使用金屬刷或高速砂輪，以免產生靜電吸附粉塵。
4. 清潔與干燥
用丙酮或酒精擦拭打磨區域，徹底清除碎屑和油脂。
自然晾干至少30分鐘，或用潔凈壓縮空氣吹干，確保無殘留溶劑。
三、關鍵質量控制要點
連接前檢驗：核對部件規格，檢查密封圈是否老化，螺紋是否有損傷。
參數監控：熱熔焊接時記錄溫度曲線，法蘭連接采用扭矩扳手控制預緊力。
無損檢測：重要焊縫需進行X射線探傷，氣密性試驗壓力不低于設計值的1.15倍。
防護措施：作業區域通風******，操作人員佩戴防塵口罩和護目鏡。
四、常見問題與解決方案
問題類型 現象 原因分析 解決措施
焊接虛焊 焊縫出現蜂窩狀孔洞 加熱不足/壓力不夠 調整工藝參數，延長保壓時間
法蘭泄漏 墊片處滲液 螺栓預緊力不均 對角線順序分次擰緊，更換新墊片
粘接失效 界面剝離 表面未充分活化 改用等離子處理或涂覆底涂劑
五、結語
PP廢氣吸收塔的連接質量直接影響系統的運行穩定性和維護成本。通過合理選擇連接方式，嚴格執行打磨工藝，并加強過程管控，可有效保障設備的長期可靠運行。建議在實際施工中結合工況***點制定專項方案，必要時開展工藝評定試驗，以實現******的經濟性和安全性平衡。
聯系廠家
銷售熱線
返回頂部
