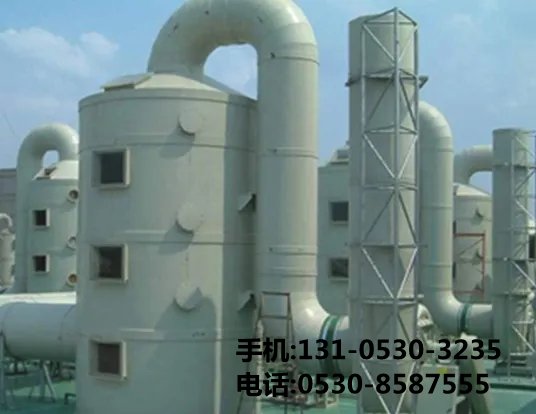

pp酸霧吸收塔的內部結構設置

pp酸霧吸收塔包括塔體、風機、吸收液池。塔體***部設有出風口，出風口下方設有汽水分離器，汽水分離器下方為填料層，塔體底部為貯液罐；填料層有2層以上，每層填料層上方均設有噴淋器，填料層下方塔體側壁上設有進風口，進風口通過PVC軟管和塔體外部的風機一側銜接，風機另一側上銜接進風管，塔體底部側壁上設有出液口，出液口和塔體外部的離心泵相連，離心泵通過管道和噴淋器相連。

pp酸霧吸收塔進風口下方塔體側壁上設有補水口和溢流口，補水口和溢流口坐落同一水平面上，補水口和吸收液池相連，補水口處設有浮球閥，浮球閥包括浮球、浮球管道和閥門，浮球通過浮球管道和閥門銜接，閥門設置于補水口處；貯液罐側壁上設有3條以上的垂直于水平面的滑軌，滑軌下端至塔體底部，滑軌上端至補水口下方，塔體內還設有過濾板，過濾板上設有與滑軌相匹配的滑塊，過濾板置于浮球上方，過濾板上設有通孔，浮管道穿過通孔；溢流口上方塔體側壁上設有檢修孔。
